硅太阳能电池的性能很大程度上取决于其表面织构（制绒）的质量，化学腐蚀制绒是产业中实现表面陷光的主流技术。其核心原理基于硅晶体在不同晶向上的腐蚀速率差异（各向异性）或腐蚀速率的均匀性（各向同性），二者分别适用于单晶硅和多晶硅电池。

一、单晶硅的各向异性制绒

单晶硅具有金刚石立方结构，不同晶面的原子面密度和悬挂键数量不同，导致在碱性腐蚀液（如NaOH/KOH与异丙醇的混合溶液）中的腐蚀速率存在显著差异。通常，<100>晶面的腐蚀速率远大于<111>晶面（腐蚀速率比约为10:1甚至更高）。因此，当<100>晶向的单晶硅片浸入腐蚀液时，表面原子会沿着<100>方向快速被腐蚀，而<111>晶面由于原子排列紧密、表面能低，腐蚀缓慢，形成自然的掩蔽效应。随着腐蚀进行，表面会随机暴露出许多<111>晶面组成的金字塔结构（正金字塔或倒金字塔）。这种微米级金字塔能够使入射光在表面多次反射和折射，显著降低反射率，从而提升电池的短路电流和转换效率。

二、多晶硅的各向同性制绒

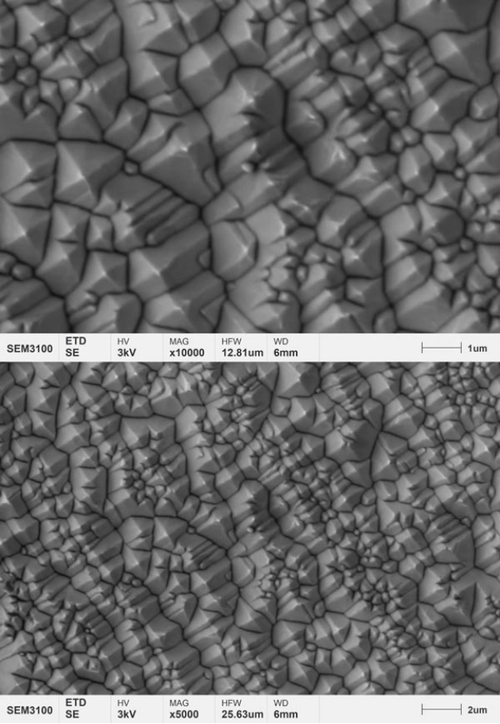

多晶硅由多个不同晶向的晶粒组成，若采用各向异性腐蚀，不同晶粒的腐蚀速率不一致，会导致表面粗糙度不均匀，甚至出现晶界腐蚀坑，难以形成均匀的绒面。因此，多晶硅通常采用各向同性制绒，如酸腐蚀法。酸腐蚀液（如HF和HNO3的混合液）对硅的腐蚀是各向同性的，即所有晶向的腐蚀速率基本相同。其反应机理是硝酸将硅氧化为二氧化硅，氢氟酸再将其溶解。由于腐蚀在各方向均匀进行，可在多晶硅表面形成蠕虫状或蜂窝状的亚微米级凹坑结构，同样起到陷光作用。各向同性制绒还可以通过金属辅助化学刻蚀等方法实现，减少对晶向的依赖。

三、两种原理的对比与协同

各向异性制绒主要依赖晶体取向，工艺简单且能形成规则金字塔，适用于单晶硅；各向同性制绒则不受晶向限制，适用于多晶硅，但绒面均匀性稍逊。随着单晶硅市场份额的扩大，各向异性碱制绒仍是主流，而多晶硅黑色硅片技术也在结合各向同性腐蚀与纳米结构方面取得进展。

综上，无论是各向异性还是各向同性，化学腐蚀制绒的本质都是通过控制硅与腐蚀液的界面反应，在表面构建微纳结构，从而减少光学损失，提高硅太阳能电池的效率。理解硅晶体的各向异性与各向同性腐蚀行为，对优化制绒工艺、降低成本至关重要。
